VENTABLOK в разработке

0 отзывов в разработке
1111
1111

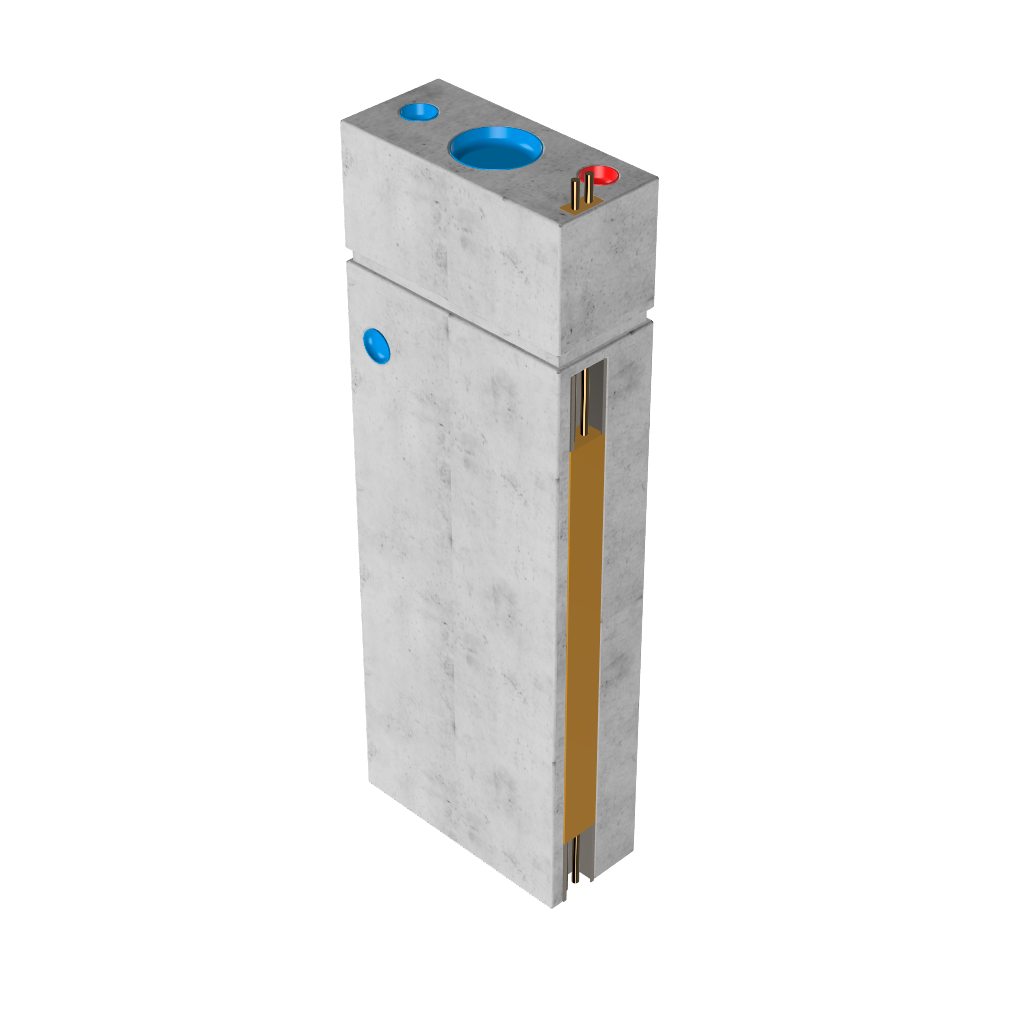

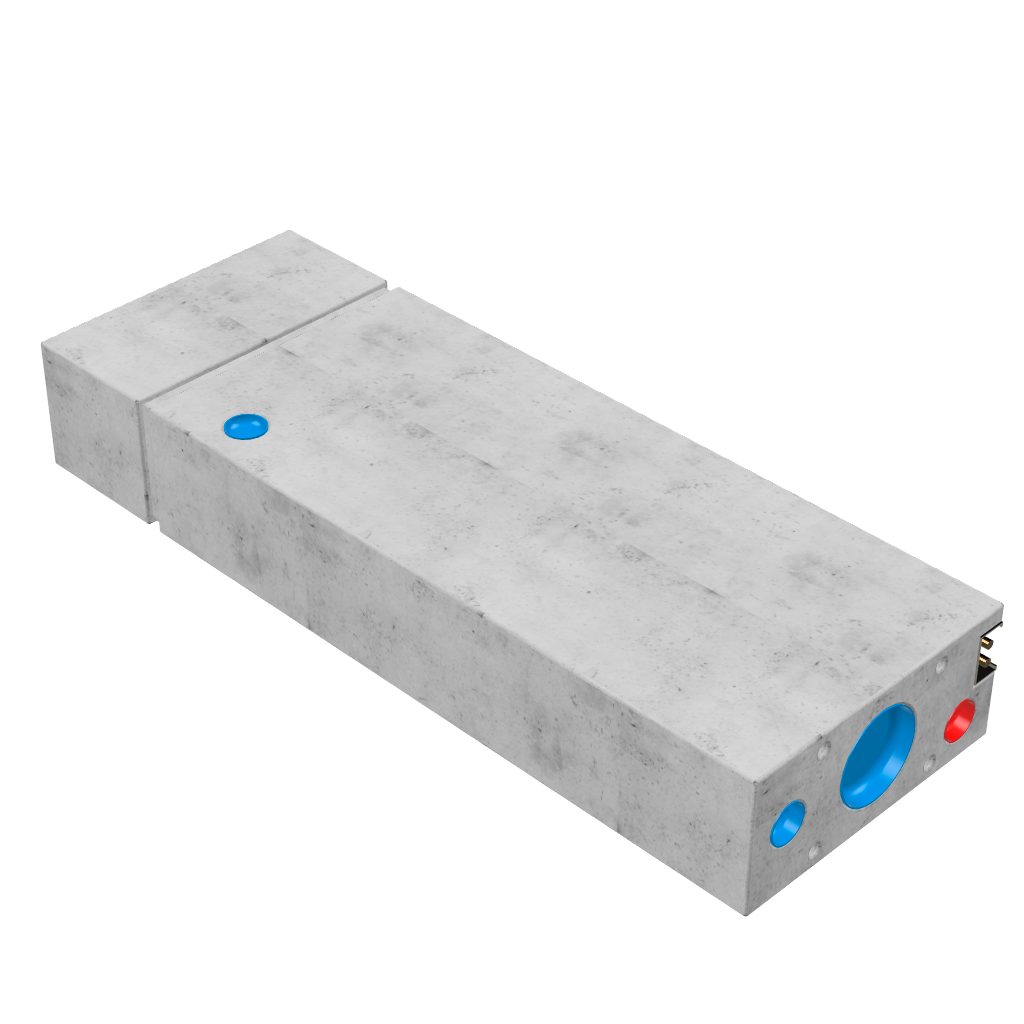

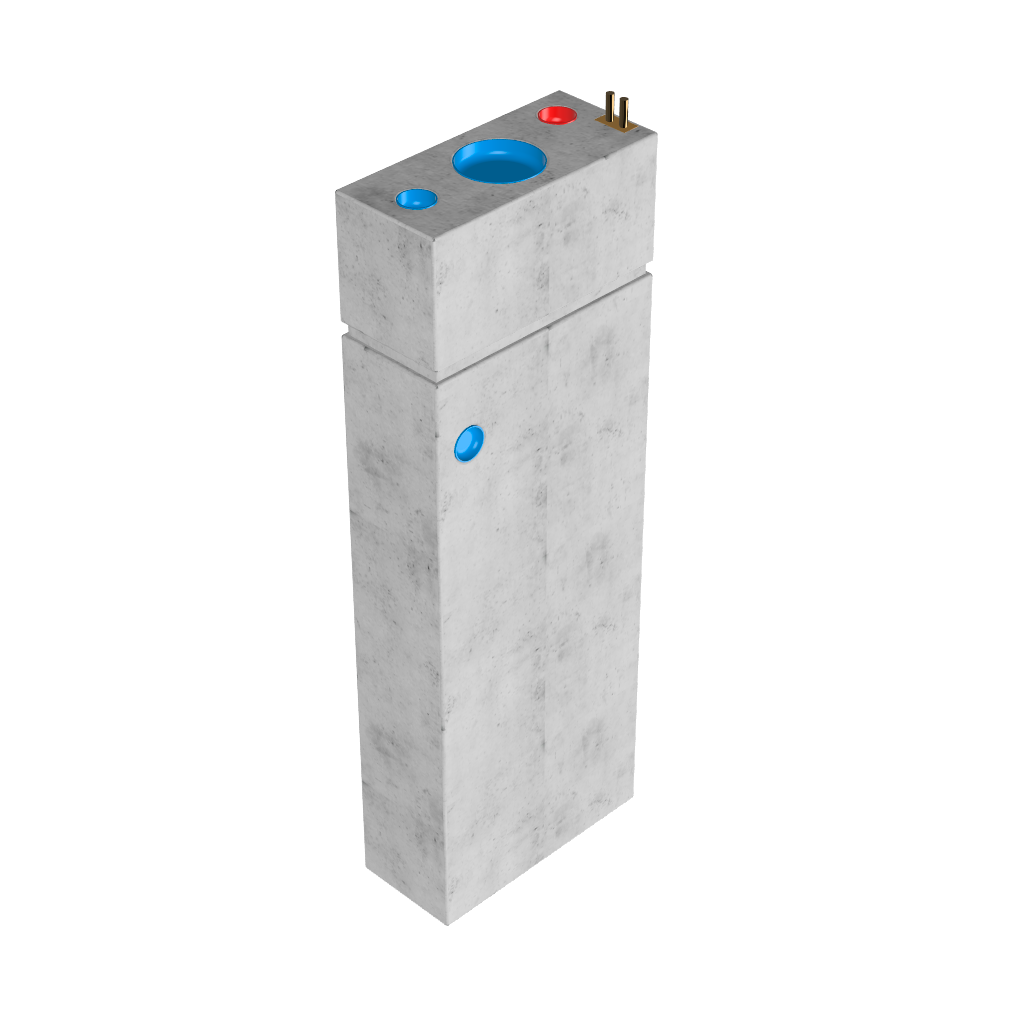

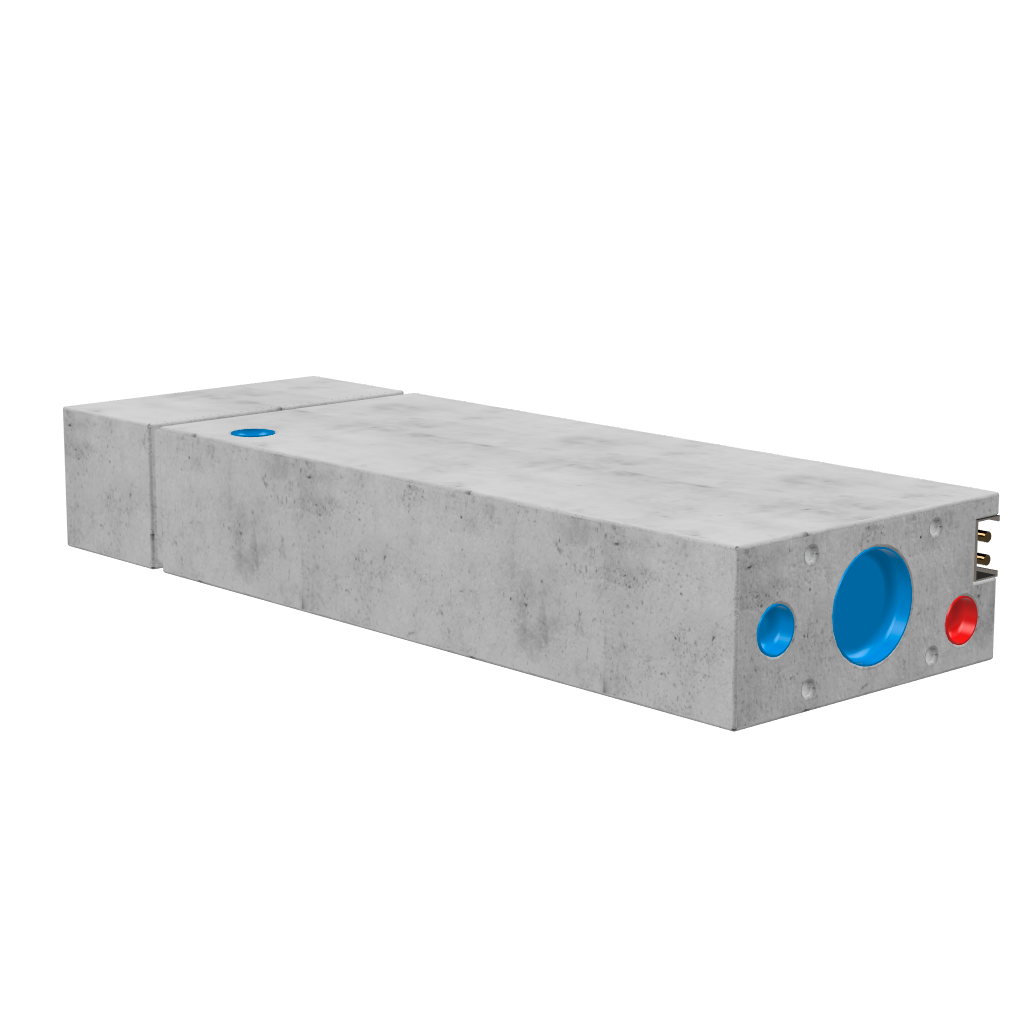

Железобетонный блок инженерных коммуникаций, который объединяет сетевые коммуникации здания

  • Произведено по СТО 82226136-001-2018
  • Увеличивает скорость монтажа, сокращает затраты и увеличивает жилую площадь дома
  • Самонесущая конструкция, соответствует высоте одного этажа

Оставьте свой номер и мы перезвоним для обсуждения заказа

Характеристики

Размер
высота 1-го этажа
Герметичность
класс В
Звукоизоляция
Rw = 47дБ

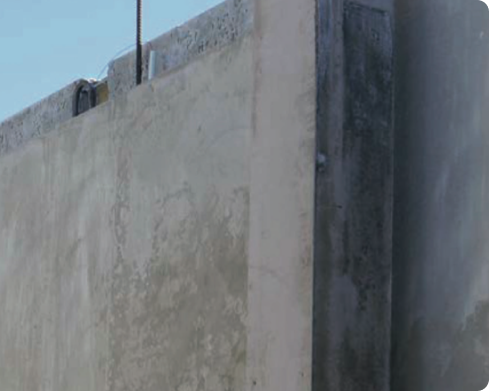

Гладкая поверхность
без штукатурных работ

Один за всех!

Ускорение строительства
Скорости монтажа инженерных сетей в 4-5 раз выше за счет модульной сборки на объекте
Увеличение жилой площади
VENTABLOK увеличивает жилую площадь помещений: до 0,9 м2 на 1 блок
Экономия на работах

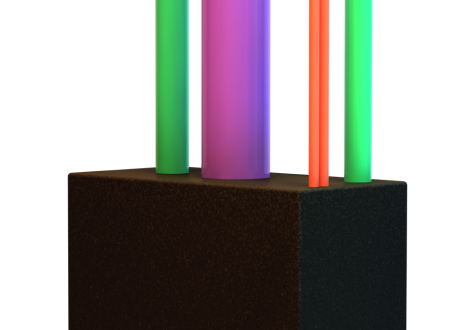

Внутри VENTABLOK уже установлены сетевые коммуникации, а поверхность готова к чистовой отделке

Область применения

Водоснабжение
Канализация
Кондициониро-вание
Отопление
Вентиляция

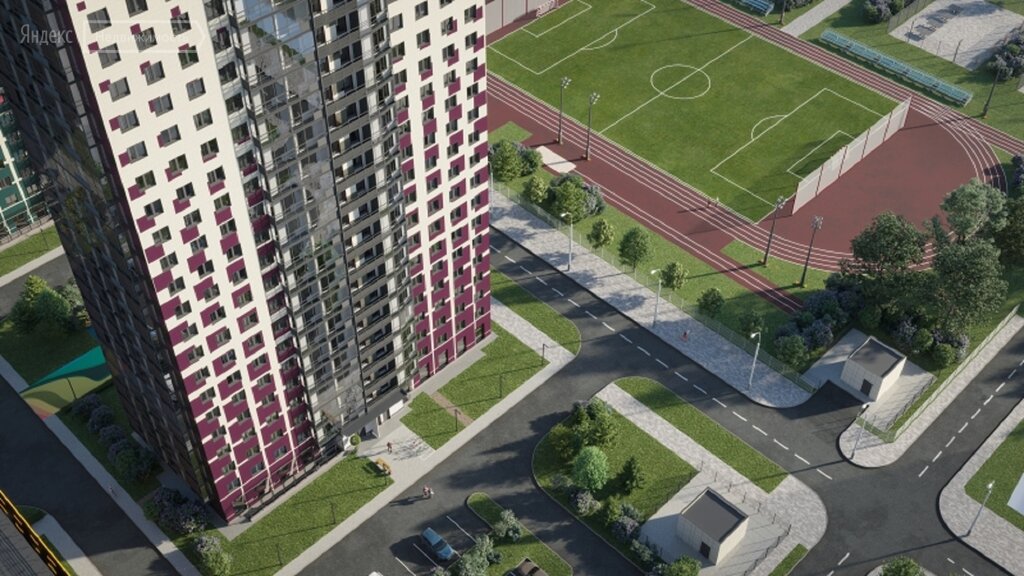

Проекты с использованием VENTABLOK блок инженерных коммуникаций

ЖК Friends
ЖК Friends
Санкт-Петербург
2022

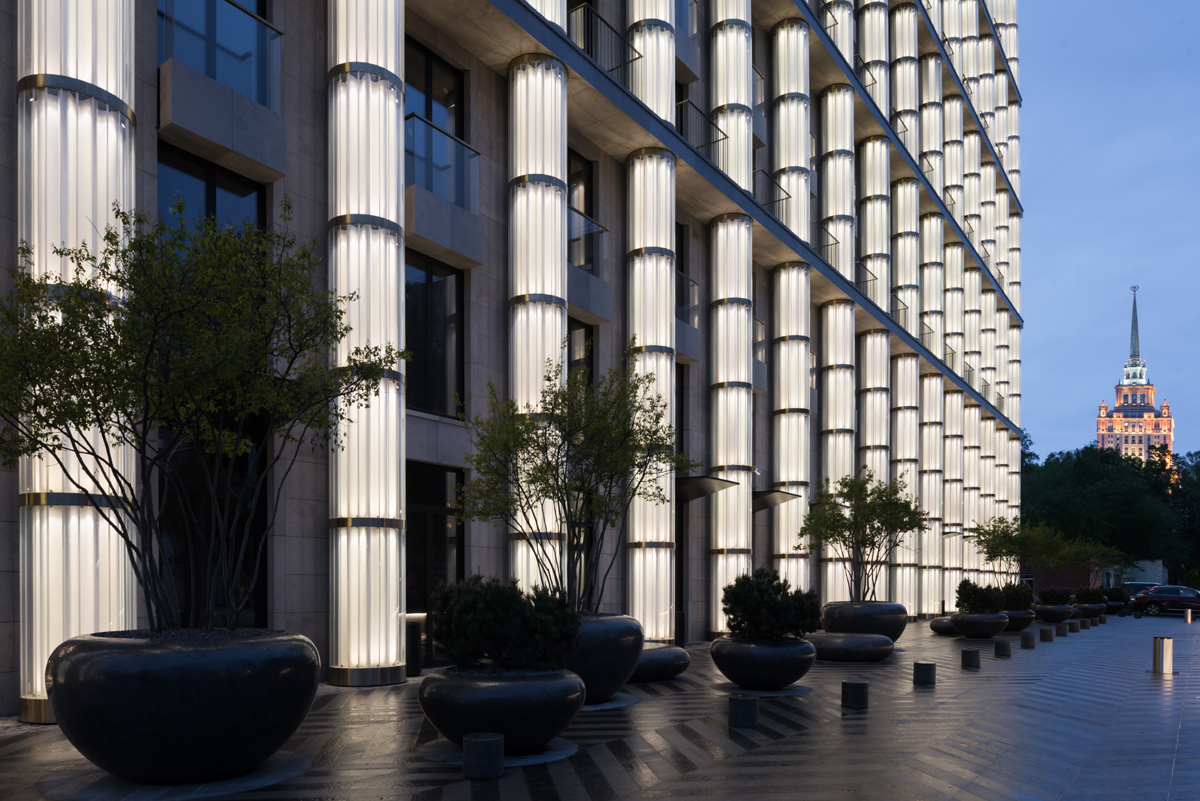

ЖК Кутузовский
ЖК Кутузовский
Москва

Рекомендации от наших партнёров

Рекомендуем применять продукт на проектах, где важно обеспечить высокое качество жилья и при этом выдержать заявленные сроки строительства

>

VENTABLOK -- превосходство во всем

Простой монтаж
Шеф-монтаж на объекте
Экономия до 0.9м2
Экономическая эффективность

Монтаж на раз два

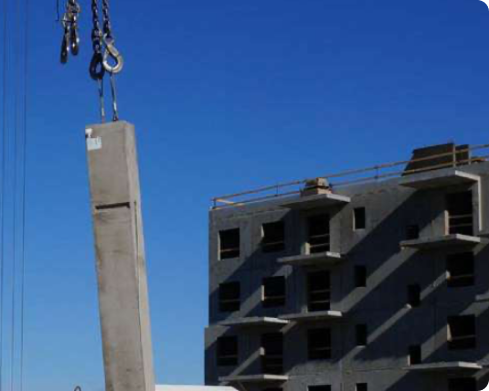

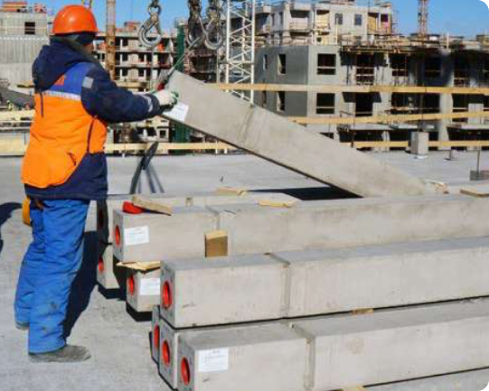

1. Погрузка-разгрузка

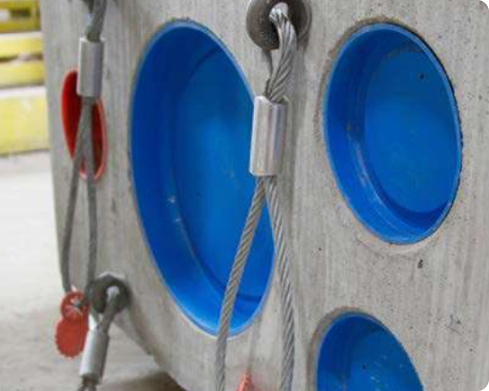

Закрепите строповочные петли, постовляемые в комплекте

2. Погрузка-разгрузка

Поднимайте по одному блоку с ровной поверхности

3. Погрузка-разгрузка

Максимальный угол между ветвями подъёмной цепи – 60°

4. Установка

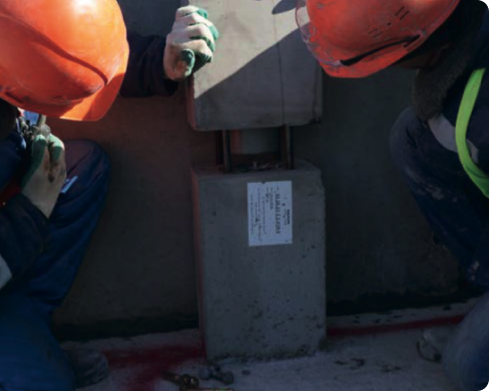

Установите стартовы блок на ровную чистую поверхность фанерного стола, в заранее размеченное место

5. Стартовый блок

Стартовый блок установите вручную в проектное положение, а рядовые блок с помощью подкосов

6. Закрепить стартовый блок

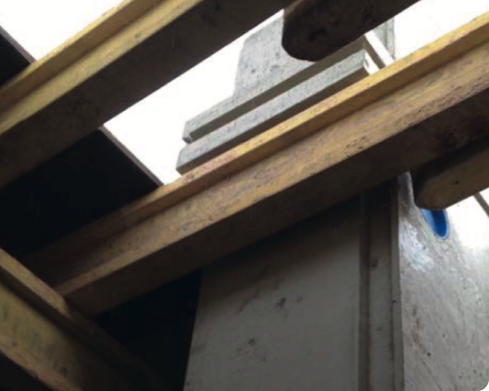

Закрепите стартовый блок на фанере с помощью дюбелей, рядовой блок — с помощью подкосов. Соберите фанерный стол для плиты перекрытия

7. Оставить зазор

Оставьте зазор 20 мм между первым блоком и стенами

8. Закрыть заглушкой

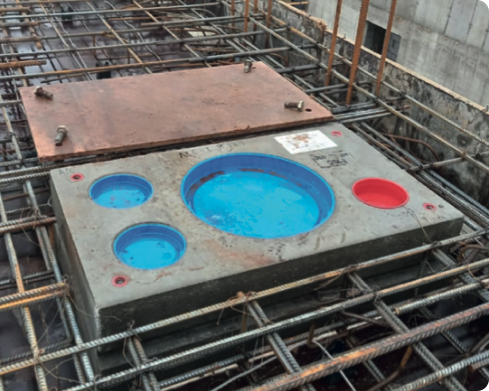

До установки следующего блока закройте верхнюю часть изделия фанерной заглушкой, поставляемой в комплекте, закрепив её четырмя болтами

9. Очистить от пыли

Перед установкой следующего изделия очистите торцы блоков от мусоры и пыли

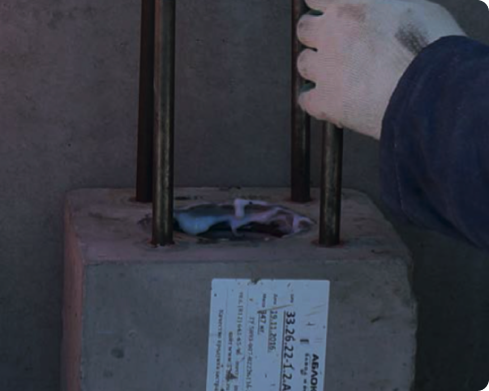

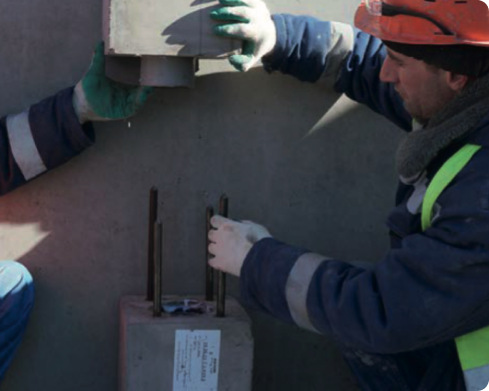

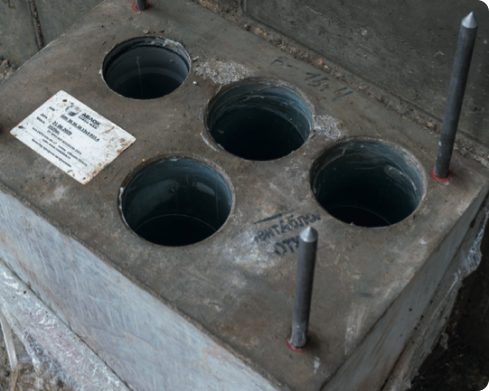

10. Направляющие стержни

Установите направляющие стержни в торце блока

11. Предохранительный брусок

При установке блока пользуйтесь предохранительным бруском

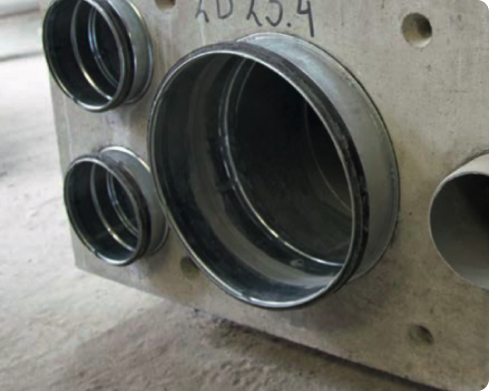

12. Соедениительные элементы

Пользуйтесь соеденительными элементами из комплекта

13. Смазать отверситя

Смажьте вентилационные и канализационные отверстия обоих блоков сантехническим вазелином

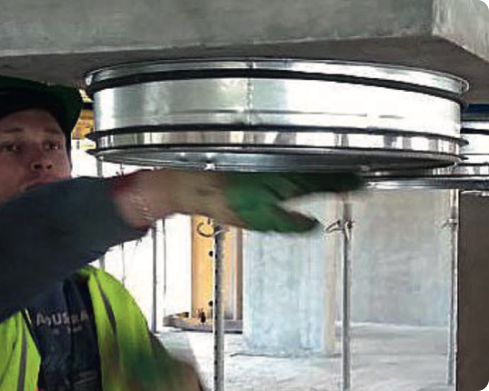

14. Смазать элементы

Смажьте также соеденительные элементы и вставьте их в подающий блок

15. Направляющие

Направьте блок на стержни

16. Посадка

Проверить посдку соединительных элементов

17. Уровень

Проверьте вертикальность установки блока

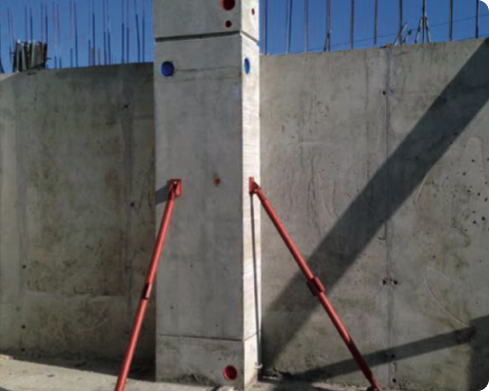

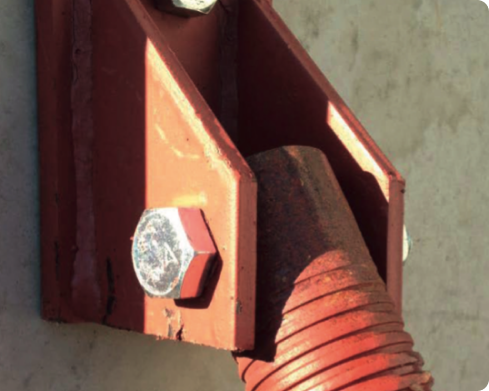

18. Закрепить

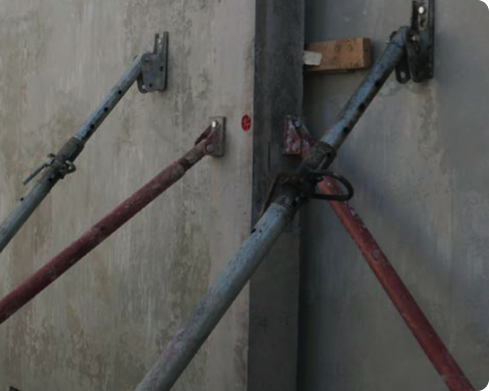

Закрепить блок инженерными подкосами в анкерные болтовые соединения

19. Закрепить

Закрепить блок инженерными подкосами минимум в двух направлениях

20. Время установки

Процесс установки блока занимает 10—15 минут
